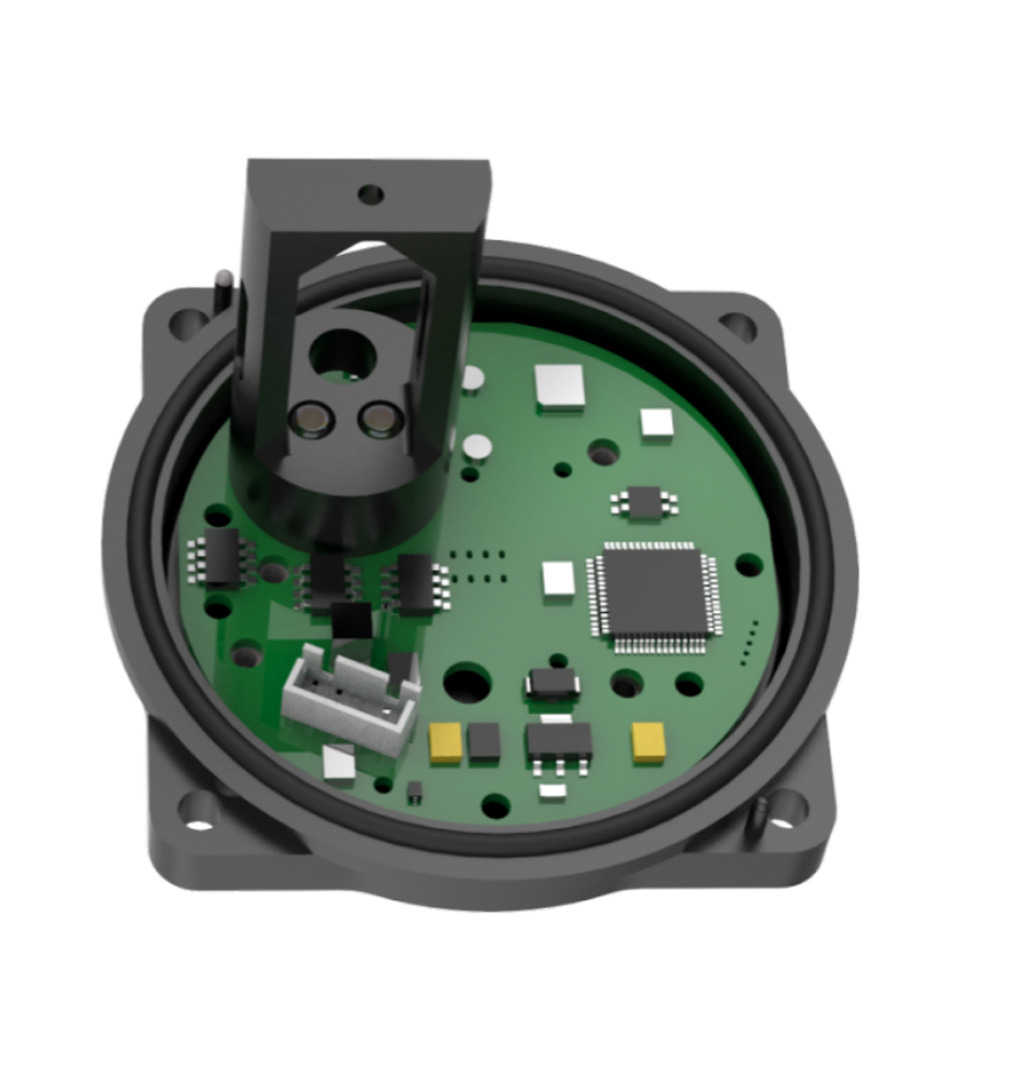

QXCG100激光甲烷传感器
QXCG100反射式甲烷传感器基于可调谐激光气体吸收光谱技术(TD-LAS)开发,采用1653.7nm激光对甲烷气体进行特征“指纹谱”吸收探测,抗水汽或其他气体干扰,传感器采用“U”型反射式光路设计,结构紧凑,体积小,吸收光程长;选用低温性能优异的激光器和光电探测器器件及采用宽温温度补偿修正算法,环境适用性强;标准电压供电和标准通讯协议及接口设计,通用性强;本安型防爆设计。该产品用于恶劣环境下燃气泄漏探测报警场景。
产品介绍


产品特点


   激光甲烷特征“指纹谱”吸收探测,抗干扰强


   “U”型反射式激光光路结合波长调制谐波解调设计,探测灵敏度高
   无损吸收探测,抗中毒,寿命长

   宽温温度补偿修正算法,高低温等环境适应性强
   激光探测,稳定性好,免校准

   标准协议及接口设计,通用性强
      本安型防爆设计




产品性能及技术指标


   技术指

   QXCG104-R-100-3-10
技术参数 量气体 甲烷
测方式 激光式
测量范围

0~5%VOL

量误差

±0.1%VOL,0-1%VOL

±10%真值,1-5%VOL

检测下限

0.03%VOL

工作参数 工作电压

5VDC

工作功耗

<250mW①

输出方式

标准TTL串口

工作湿度

-30℃~60℃

工作湿度

0~95%RH(非凝结)




产品应用场景


 本产品主要用于地下空间可燃气体监测仪,作为可燃气体监测仪的核心部件,进行燃气泄漏探测报警,可广泛应用于燃气井、电力井、排水井及污水井等场所的可燃气体监测仪。
